Вытяжной резьбовой заклепочник
« : Январь 31, 2017, 23:27:26 »
Друзья, коллеги нашел чертежи для самостоятельного изготовления заклепочника под резьбовые вытяжные заклепки, который любезно согласился предоставить нам Autovaz666



Всем доброго времени суток!

Для тех, кто пытается сделать для себя подобное приспособление, но не особо представляет как он должен работать

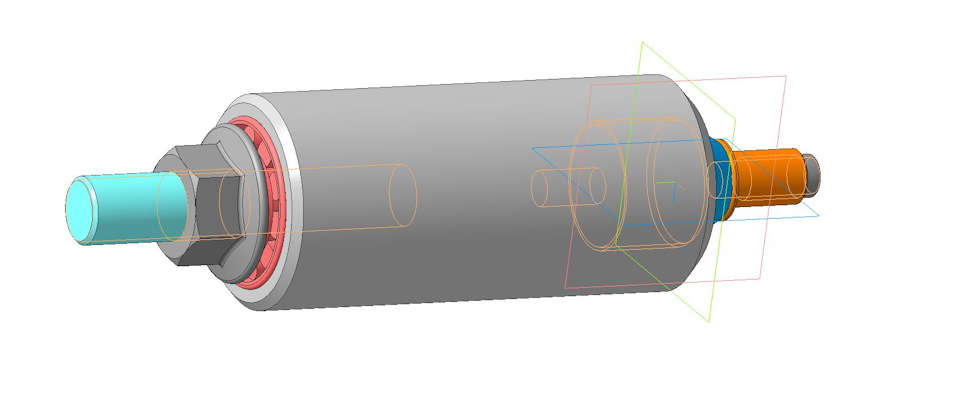

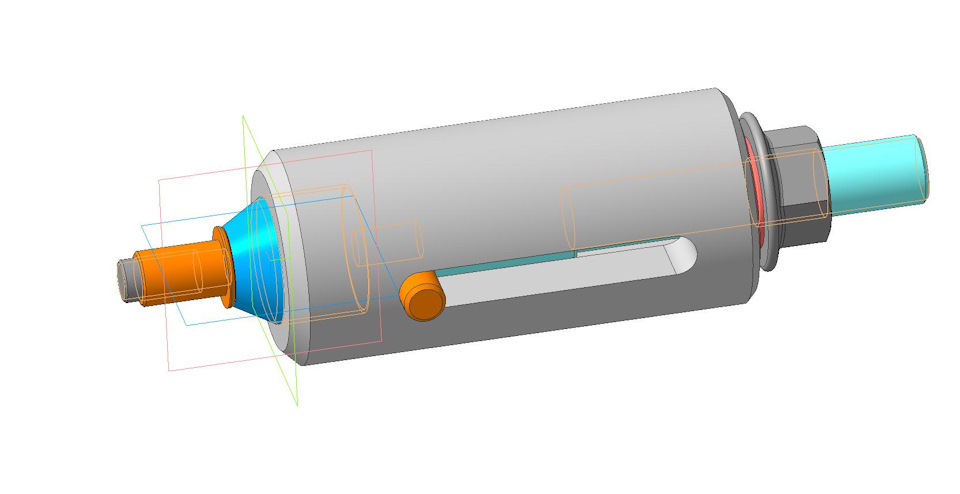

Поделюсь очередной раз своей разработкой.На этот раз проектом будет вытяжной резьбовой заклепочник.
Ценник в магазине на данные виды инструмента варьируются от 5000 до 25000 рублей.

Данный образец я разрабатывал под свои требования.Ими были малогабаритность, легкость в обращении, универсальность, возможность обслуживания.

При изготовлении данного инструмента понадобиться токарный станок, фрезеровочный, термическая и химическая обработка.

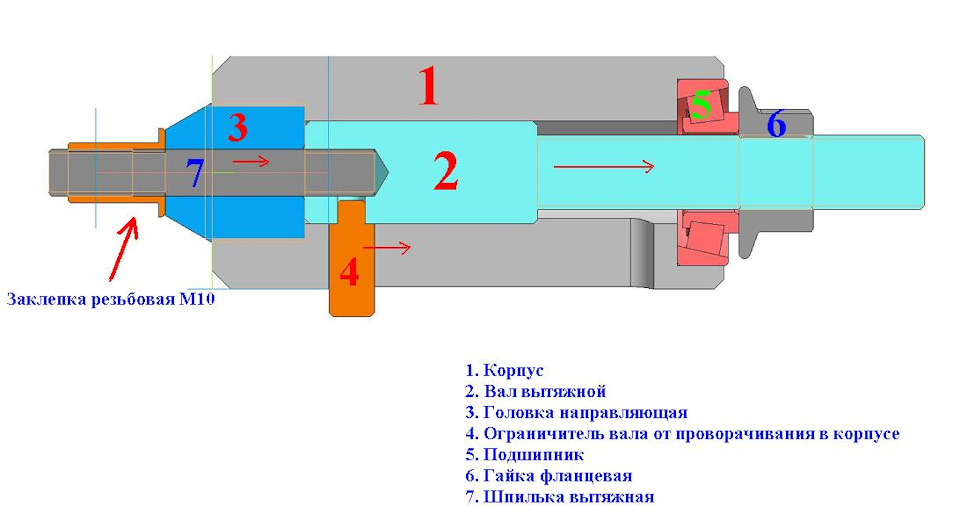

Конструктивные особенности

Сделан ограничитель (4), от проворачивания вытяжного вала, при закручивании гайки (6)
Вытяжной вал в корпусе должен ходить по скользящей посадке.с зазором примерно 3-4 сотки.

Шпилька, вал вытяжной обязательно подвергнуть термической закалке и отпуску.
Химическое покрытие.Оксидирование.Промасливание.

Если кому-интересно для производства-пишите в личку.Чертежи продаю!

Комментарии по этическим соображениям отключаю.






Ссылка на материал https://www.drive2.ru/c/465076652070667134/
